晶体振荡电路图设计
来源：http://www.yddxqf.cn 作者：泰河电子技术部 2015年07月04
1.驱动能力
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i²⋅Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）²。
.jpg)

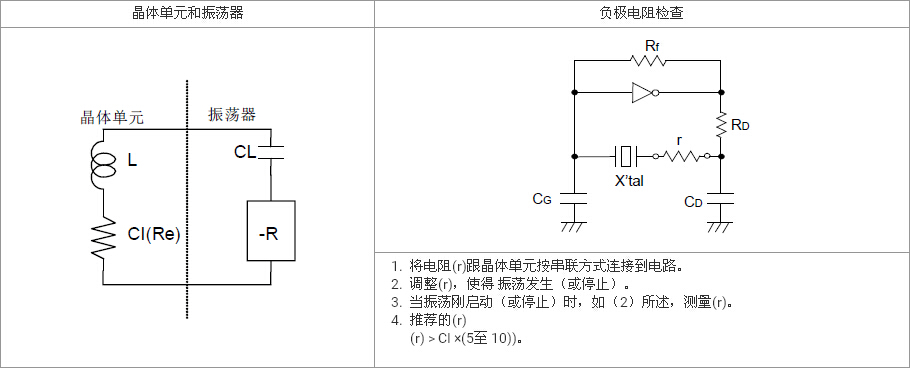

2.振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。

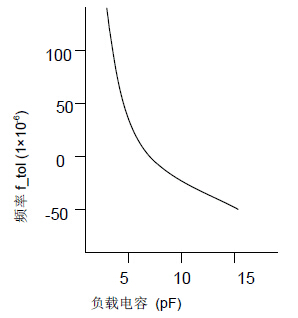

频率和负载电容特征图器

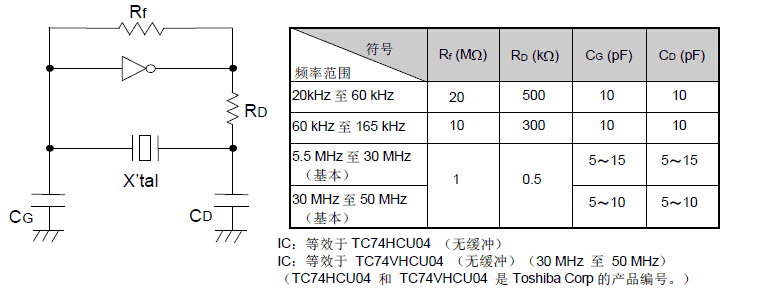

振荡回路参数设置参考
驱动能力说明振荡晶体单元所需电功率，其计算公式如下：
驱动能力 (P) = i²⋅Re
其中i表示经过晶体单元的电流，
Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）²。
2.振荡补偿
除非在振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。
3.负载电容
如果振荡电路中负载电容的不同，可能导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示电路的杂散电容。
频率和负载电容特征图器
振荡回路参数设置参考
